ROULEAUX DE TRANCHEE AMMANN ARR1575 - AAF-S-557-004

Toujours en contact avec le sol!

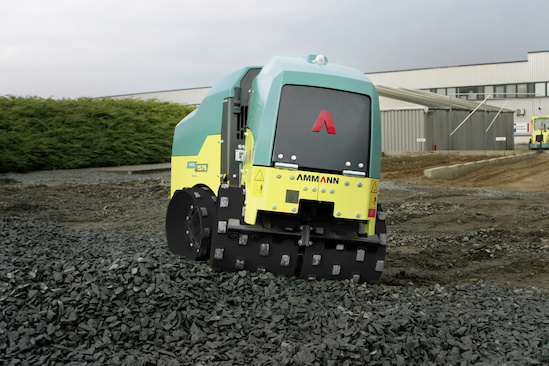

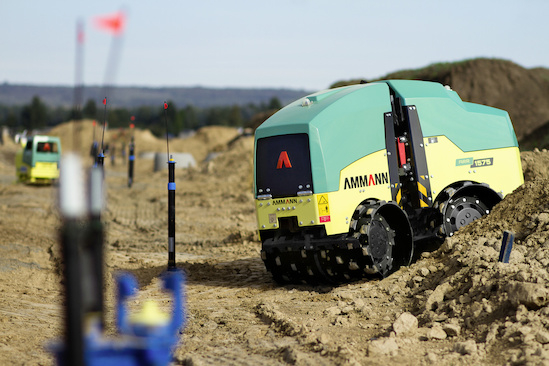

L’ARR 1575 est un rouleau de tranchées vibrant articulé qui bénéficie d’une adhérence et de performances de compactage exceptionnelles. Ce rouleau à pieds dameurs garantit les meilleurs résultats partout où d’autres matériels échouent. Sa capacité de compactage importante, même sur des terrains cohérents, permet de réaliser des gains de productivité significatifs, en éliminant une bonne partie des opérations de déblais/remblais. Les deux trains de billes à pieds dameurs liés par une articulation oscillante assurent à l’ARR 1575 une parfaite stabilité même sur des terrains inégaux ou dans de fortes pentes.
Points forts
Un vibrateur à deux niveaux
Deux types de réglages pour gérer les amplitudes et les performances de compactage qui permettent une utilisation variée de la machine sur les chantiers.
Une articulation avec oscillation
Une grande maniabilité en contact permanent avec le sol
Un tambour extensible
Un périmètre de travail modifiable grâce à un tambour qui s’adapte aux différents chantiers.

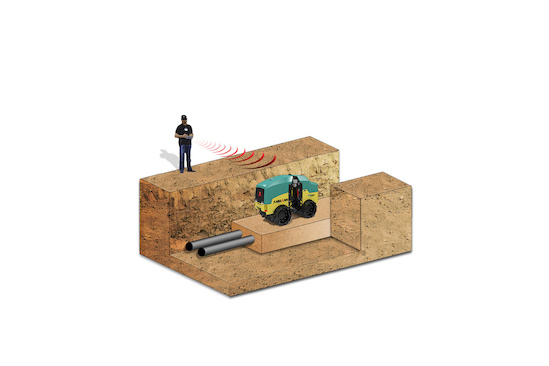

Une télécommande à infrarouge
Solution la plus sûre ; l’opérateur doit avoir une visibilité sur la machine pour qu’elle se mette en marche.
Des cellules à énergie solaire
La machine est toujours prête à fonctionner sans forcément avoir besoin de recharger la télécommande.
Une configuration automatique de la commande de la machine
Configuration automatique de la bonne fréquence de communication
Des pièces sans entretien nécessaire
Permet de réduire le temps nécessaire à l’entretien de la machine et éviter d’endommager ses composants.
Une inspection quotidienne sans outil
L’entretien quotidien est possible sans outil
Un cadre boulonné
Une solution astucieuse pour un entretien facile et rapide des machines

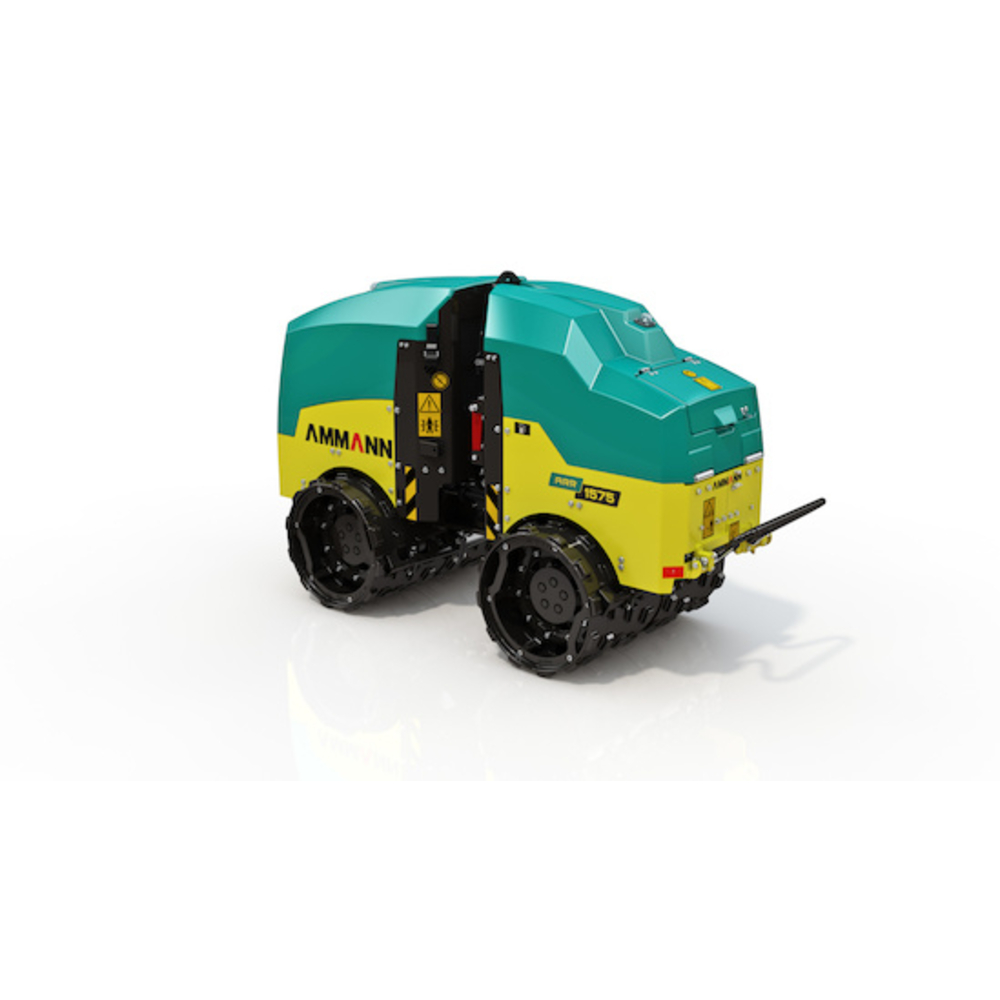

ROULEAU VIBRANT ARR 1575 (EU Stage V / U.S. EPA Tier 4 Final)

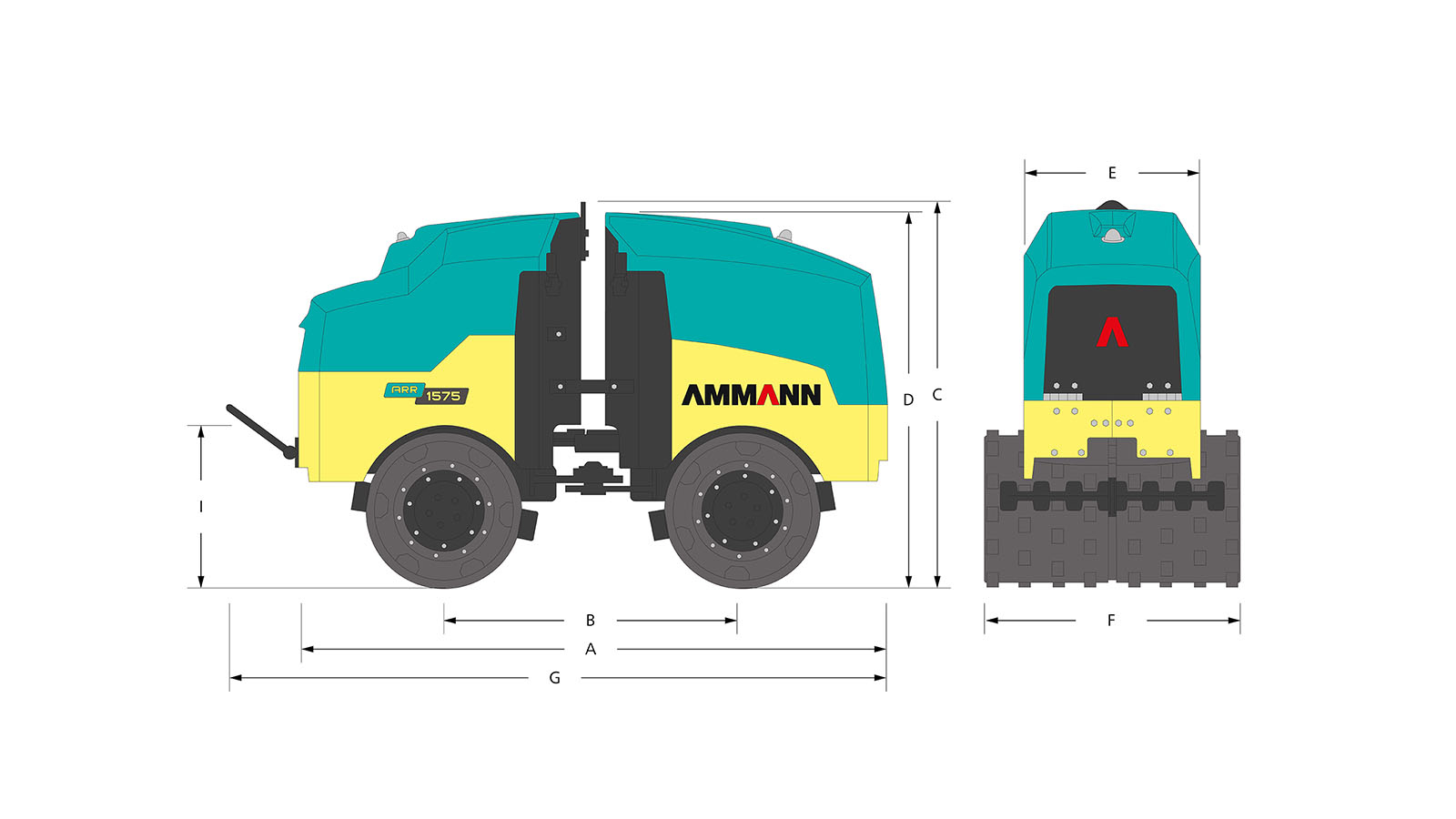

DIMENSIONS
A = LONGUEUR
1980 mm
B = EMPATTEMENT
1000 mm
C = HAUTEUR HORS TOUT
1317 mm
D = HAUTEUR (MESURéE AU CAPOT)
1282 mm
E = LARGEUR
601 mm
F = LARGEUR DES BILLES
640 / 850 mm
G = LONGUEUR HORS TOUT
2227 mm
I = DIAMèTRE DES BILLES
525 mm
POIDS, DIMENSIONS, ET PERFORMANCES
640 mm
850 mm
POIDS D'EXPLOITATION
1340 kg
1440 kg
ANGLE D'OSCILLATION
± 7°
± 7°
VITESSE DE TRAVAIL
1.4 km/h
1.4 km/h
VITESSE DE DéPLACEMENT
2.8 km/h
2.8 km/h
TENUE EN CôTE AVEC / SANS VIBRATIONS
25 % / 30 %
25 % / 30 %
RAYON DE BRAQUAGE,INTéRIEUR
1540 mm
1440 mm
RAYON DE BRAQUAGE, EXTéRIEUR
2190 mm
2290 mm
MOTEUR
FABRICANT / TYPE
Yanmar 3TNV80F
PUISSANCE SELON ISO 14396
14.6 kW (20 HP)
LE MOTEUR SATISFAIT AUX REGLEMENTS RELATIFS AUX EMISSIONS
EU Stage V / U.S. EPA Tier 4 Final
VITESSE NOMINALE
2400 min
-1
(RPM)
NOMBRE DE CYLINDRES / TYPE DE REFROIDISSEMENT
3 / refroidissement par l'eau
ENTRAîNEMENT DE LA TRANSMISSION
Hydrostatique
CARACTéRISTIQUES DU COMPACTAGE
AMPLITUDE I
1.1 mm
AMPLITUDE II
0.6 mm
FRéQUENCE
40 Hz
FORCE CENTRIFUGE I
75 kN
FORCE CENTRIFUGE II
36 kN
DIVERS
VOLUME DU RéSERVOIR DE CARBURANT
28 l
VOLUME DU RéSERVOIR D'HUILE HYDRAULIQUE
16 l

Les normes utilisées ainsi la notice sont adaptées pour un usage professionnel ou grand public averti, avec pour seule restriction que le public en question soit :
- Expert / personne compétente / personne qualifiée : personne qui peut juger le travail assigné et reconnaître les dangers possibles sur la base de sa formation professionnelle, ses connaissances, son expérience et sa connaissance du matériel concerné
- personne avertie : personne informée des tâches assignées et des dangers possibles dus à des négligences
L’obligation de lire la notice d’instruction avant utilisation et le contenu de la notice d’instruction permettent d’informer l’utilisateur sur les taches réalisables et les dangers possibles dus à des négligences.
