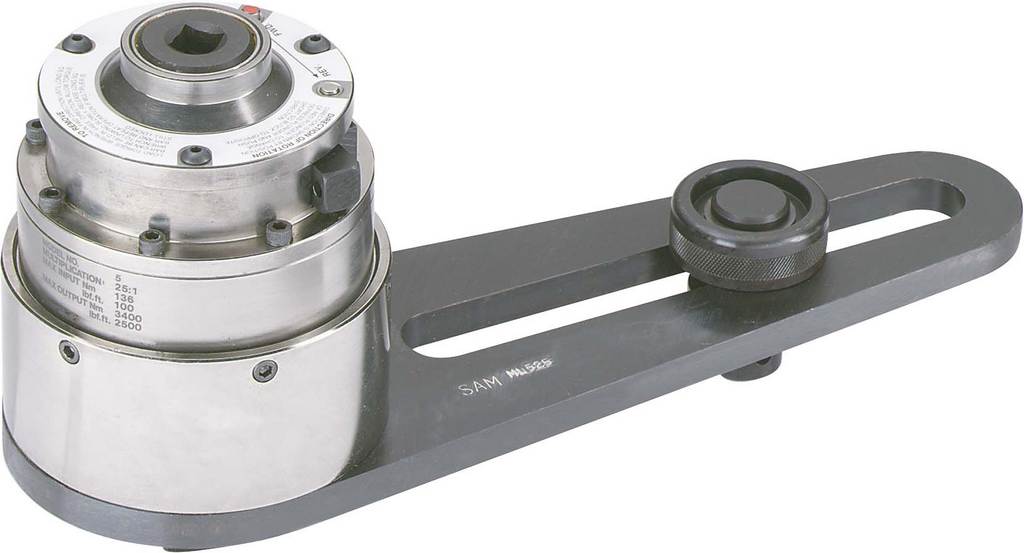

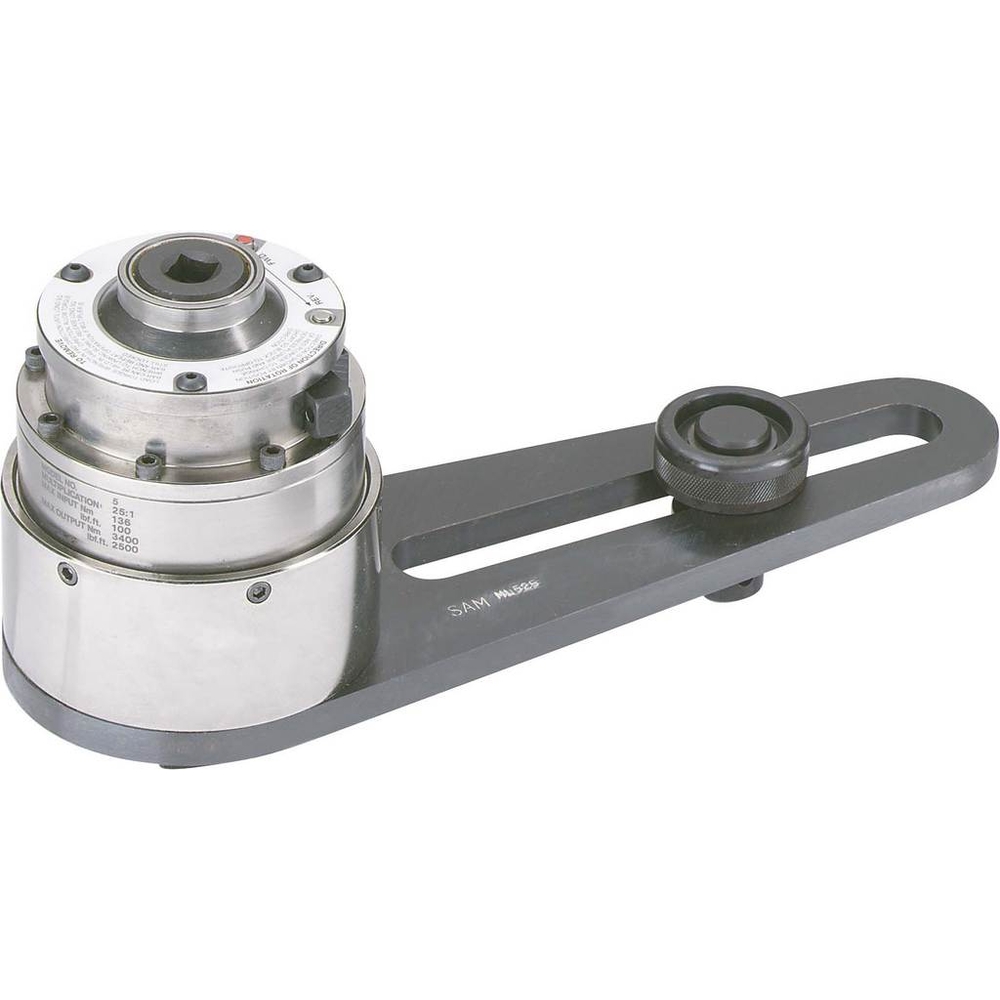

MULTIPLICATEUR DE COUPLE DE SERRAGE X25 SAM OUTILLAGE - ML925

Multiplicateurs de couple de serrage grande puissance
Idéal pour le serrage et le desserrage à couple très élevé.
Facteur de multiplication constant x25.
Multiplicateur équipé d un cliquet anti-retour avec 3 positions : serrage, desserrage et neutre pour faciliter l approche rapide.
Fourni pour la version ML-525 avec un point d appui réglable permettant l utilisation d une douille pour venir se fixer sur une tête d écrou.
Fourni pour les versions ML-725 et ML-925 avec un point d appui réglable plat.
Livré dans un coffret pour faciliter vos déplacements.
CONSEILS POUR VOTRE SÉCURITÉ
Compte tenu des forces dégagées, l'utilisation des multiplicateurs de couple nécessite des mesures de sécurité simples mais indispensables :
- Pour être sûr de maîtriser la force en sortie, utilisez toujours une clé dynamométrique. N'utilisez jamais un outil de type clé à chocs.
- Vérifiez que le point de contre effort pourra résister à la valeur de sortie du couple.
- Utilisez de préférence des douilles « impact » verrouillées avec jonc et goupille.
- Ne cherchez jamais à dépasser la valeur du multiplicateur donnée pour maximale. Vous risquez la casse brutale des pignons avec tous les dangers de la force de restitution.
NF ISO 1174-1

Couple sortie maxi Nm : 9500
Couple sortie maxi Ft.lb : 7030
Carré ' sortie : 1'1/2
Couple entrée maxi Nm : 380
Carré ' entrée : 3/4'

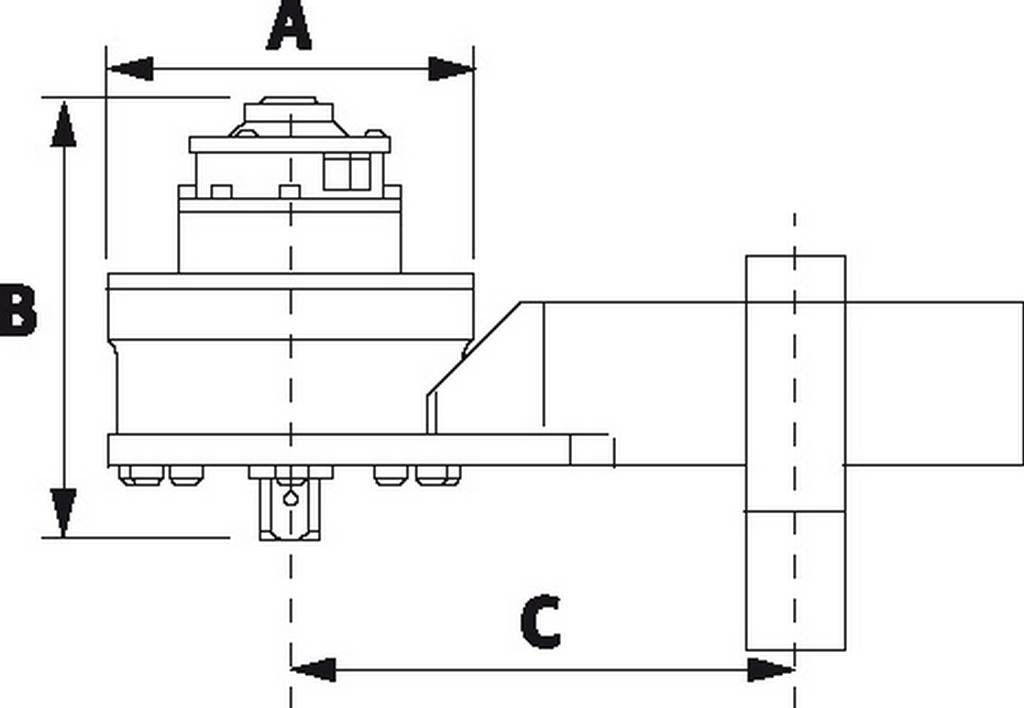

A mm : 184
B mm : 209
C min mm : 171
C max mm : 351
D mm : -
Poids kg : 28,6

• Télécharger la documentation 1 de MULTIPLICATEUR DE COUPLE DE SERRAGE X25 SAM OUTILLAGE - ML925
